Güneş Panelinde Gölge Etkisi: Verime Etkisi ve Çözüm Yolları

Çatınıza güneş paneli kurmayı düşünüyorsunuz ama bir baca, bir çatı katı penceresi ya da yan komşunun binası yüzünden tereddüt ediyorsunuz. “Acaba güneş paneli gölge etkisi sistemi tamamen işlevsiz kılar mı?” sorusu kafanızı kurcalıyor. Bu endişeniz fazlasıyla anlaşılır çünkü gölge, panellerin verimini doğrudan etkileyen en kritik faktörlerden biridir. Ancak iyi haber şu ki, modern teknoloji sayesinde gölgeli çatılar için artık etkili çözümler mevcut. Bu rehberde, gölgenin verim kaybına nasıl yol açtığını, hangi ekipmanların bu sorunu çözdüğünü ve sizin çatınız için en doğru stratejiyi nasıl belirleyeceğinizi adım adım öğreneceksiniz.

Gölge sorununu anlamak, doğru ekipman seçimi ve kurulum planlamasıyla bu engeli aşmanın mümkün olduğunu görmek, size yatırım kararınızda büyük bir özgüven kazandıracak. Gelin, önce gölgenin panel üzerindeki yıkıcı etkisini teknik detaylarıyla inceleyelim.

Güneş Paneli Gölge Verim Kaybı: Bir Hücre Gölgede Kalırsa Ne Olur?

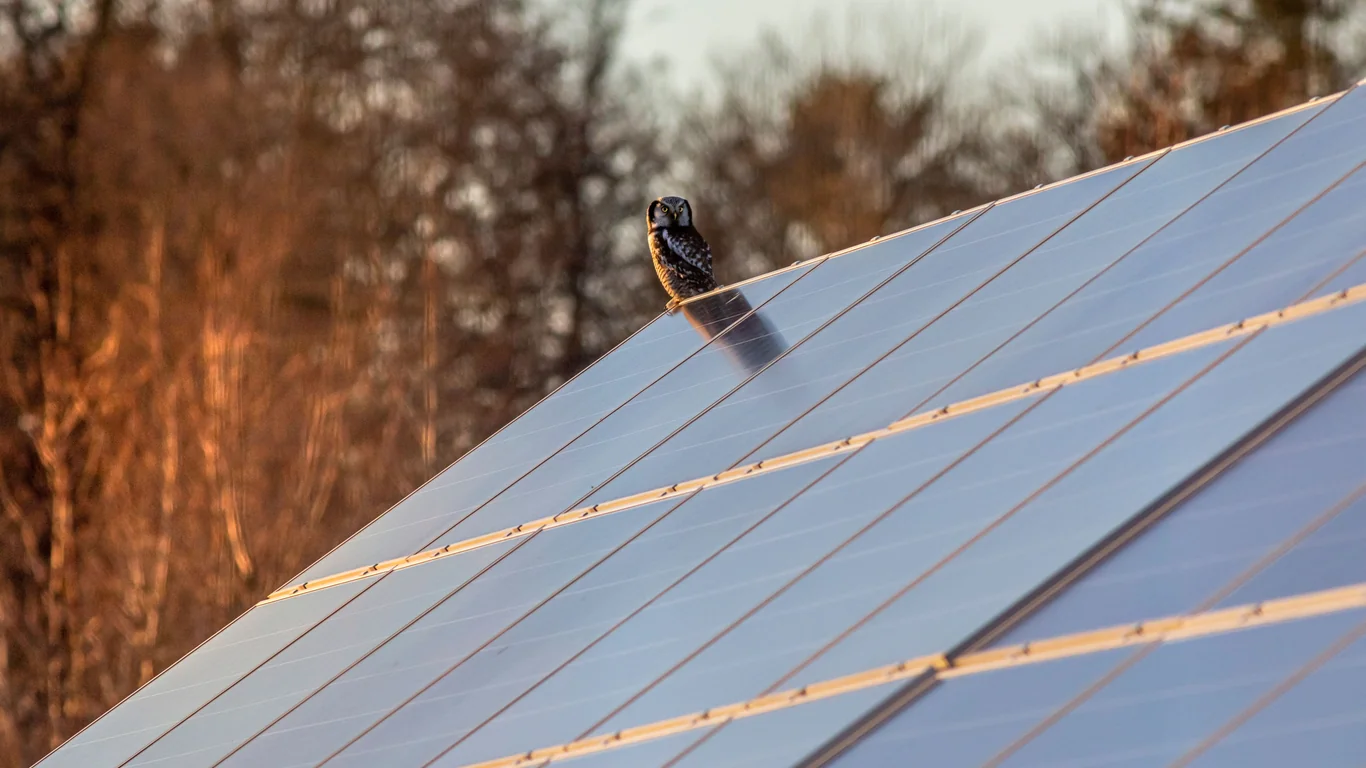

Güneş paneli gölge verim kaybı | Güneş Panelinde Gölge Etkisi: Verime Etkisi ve Çözüm Yolları

Bir güneş paneli, seri bağlı birden fazla güneş hücresinden oluşur. Bu hücreler bir zincirin halkaları gibi düşünülebilir. Zincirin bir halkası kırıldığında tüm zincir işlevini yitirir. Güneş panellerinde de durum benzerdir: Tek bir hücrenin üzerine düşen gölge, o hücrenin elektrik üretmesini engeller. Ancak sorun burada bitmez. Gölgede kalan hücre, artık bir üretici değil, bir tüketici haline gelir. Diğer hücrelerin ürettiği akım, bu gölgeli hücreden geçmeye çalışırken ciddi bir dirençle karşılaşır. Bu durum, o hücrenin aşırı ısınmasına (hotspot) ve hatta fiziksel hasar görmesine yol açabilir.

Bu etki, tüm panelin performansını dramatik bir şekilde düşürür. Örneğin, 60 hücreli bir panelde sadece bir hücrenin yüzde 50’si gölgelendiğinde, panelin toplam güç çıkışı yüzde 30 ila yüzde 50 oranında azalabilir. Bu, gölgenin doğrudan gölgeli alanla sınırlı kalmayıp tüm paneli etkileyen bir domino etkisi yarattığı anlamına gelir. Bu noktada devreye bypass diyot nedir güneş paneli sorusunun cevabı girer.

Bypass Diyot Nedir ve Güneş Panelinde Gölgelenme Çözümünde Nasıl Rol Oynar?

Bypass diyotları, güneş panelinin arka kısmında yer alan ve gölge kaynaklı verim kaybını minimize etmek için tasarlanmış küçük elektronik anahtarlardır. Her panel genellikle 3 adet bypass diyotu içerir ve bu diyotlar, paneldeki hücre gruplarını (string) birbirinden ayırır. Bir hücre grubu gölgelendiğinde, bypass diyotu devreye girer ve akımın bu gölgeli grup yerine diyot üzerinden geçmesini sağlar. Bu sayede gölgeli hücre grubu devre dışı kalır, ancak panelin diğer grupları elektrik üretmeye devam eder.

Bypass diyotları olmasaydı, küçük bir gölge tüm paneli kullanılamaz hale getirebilirdi. Diyotlar sayesinde verim kaybı, gölgeli hücre grubunun büyüklüğüyle sınırlı kalır. Örneğin, 60 hücreli bir panelde her diyot 20 hücrelik bir grubu korur. Bir grup gölgelendiğinde panelin üçte biri devre dışı kalır, ancak kalan üçte ikilik kısım tam performansla çalışmaya devam eder. Bu, gölge etkisini tamamen ortadan kaldırmasa da büyük ölçüde hafifletir. Yine de, bypass diyotları tek başına yeterli olmayabilir, özellikle de gölge birden fazla paneli etkiliyorsa.

String İnvertör Mü, Mikro İnvertör Mü, Güç Optimizörü Mü? Gölgeli Çatıda Hangisi?

Güneş paneli sisteminizin beyni olan invertör seçimi, gölge performansı üzerinde belirleyici bir rol oynar. Geleneksel sistemlerde kullanılan string invertörler, tüm panelleri seri olarak birbirine bağlar. Bu durumda, bir panel gölgelendiğinde tüm serinin performansı o panele göre şekillenir. Tıpkı eski tip Noel ışıkları gibi, bir ampul söndüğünde tüm ışık söner. Gölgeli çatılar için bu, en kötü senaryodur. Bu nedenle, gölge sorunu yaşayan ev sahipleri için güneş paneli invertör seçimi kritik bir karardır.

Alternatif olarak, mikro invertörler ve güç optimizörleri, her panelin bağımsız çalışmasını sağlar. Mikro invertör, her panelin altına takılan küçük bir invertördür ve her panelin AC akımını bağımsız olarak üretir. Güç optimizörleri ise panele takılır, panelin DC voltajını optimize eder ve bu optimize edilmiş gücü merkezi bir string invertöre iletir. Her iki teknoloji de gölgeli panelin diğerlerini etkilemesini engeller. Peki hangisi daha iyi?

Gölgeli bir çatıda, mikro invertör veya güç optimizörü kullanmak neredeyse bir zorunluluktur. Bu teknolojiler, güneş paneli gölgelenme çözümü için en etkili yöntemlerdir. Özellikle baca, anten veya komşu bina gibi sabit gölge kaynaklarının olduğu durumlarda, her panelin bağımsız çalışması, sistemin toplam verimini büyük ölçüde artırır. Bu yatırım, başlangıçta daha maliyetli olsa da, uzun vadede kayıpsız enerji üretimi sayesinde kendini amorti eder.

Kısmi Gölge (Baca, Anten, Komşu Bina) İçin Pratik Çözümler Nelerdir?

Gölge kaynakları genellikle sabittir. Baca, çatı katı penceresi, anten, havalandırma bacası veya yan komşunun binası en sık karşılaşılan gölge unsurlarıdır. Bu gölgelerin etkisini azaltmak için izleyebileceğiniz birkaç pratik yol vardır:

• Panel Dizilimini Optimize Edin: Panelleri, gölgenin düşeceği alanlardan mümkün olduğunca uzaklaştırın. Gölge, özellikle sabah ve akşam saatlerinde uzar. Bu nedenle, panelleri çatının güneye bakan ve gün boyu en az gölge alan bölgesine yerleştirin.
• Farklı String Kullanın: Eğer çatınızda birden fazla gölgesiz bölge varsa, bu bölgeleri ayrı string’ler halinde bağlayın. Örneğin, bacanın solundaki panelleri bir string’e, sağındakileri başka bir string’e bağlayarak gölgenin tüm sistemi etkilemesini engelleyebilirsiniz.
• Fiziksel Engelleri Kaldırın: Mümkünse, gölgeye neden olan anten, uydu çanağı gibi ekipmanların yerini değiştirin. Baca gibi sabit yapılar için ise panel yerleşimini buna göre planlayın.
• Panel Seçimine Dikkat Edin: Yarı kesilmiş hücre (half-cut cell) teknolojisine sahip paneller, geleneksel panellere göre gölgeye karşı daha dayanıklıdır. Bu paneller, hücreleri ikiye bölerek daha küçük hücre grupları oluşturur ve böylece gölgenin etkisi daha küçük bir alana yayılır.

Gölgeli Çatıya Güneş Paneli Kurulumu: Adım Adım Planlama

Gölgeli bir çatıya güneş paneli kurmak, dikkatli bir planlama gerektirir. Rastgele panel yerleştirmek yerine, gölge analizi yaparak ve doğru ekipmanı seçerek sistemi optimize etmelisiniz. İşte izlemeniz gereken adımlar:

Gölge Analizi Nasıl Yapılır? Ücretsiz Araçlar ve Profesyonel Yöntemler

Gölge analizi, güneş paneli kurulumunun olmazsa olmazıdır. Bu analiz sayesinde, yılın hangi saatlerinde ve hangi mevsimlerde gölge oluşacağını önceden görebilirsiniz. Bunun için kullanabileceğiniz birkaç yöntem vardır:

• PVWatts (NREL): ABD Ulusal Yenilenebilir Enerji Laboratuvarı tarafından geliştirilen bu ücretsiz web aracı, konumunuzu girerek ortalama güneşlenme süresi ve gölge kaybı tahmini yapmanızı sağlar. Kullanımı oldukça basittir.
• SolarEdge Designer: SolarEdge’in ücretsiz çevrimiçi tasarım aracı, çatınızın 3D modelini oluşturmanıza ve gölge simülasyonu yapmanıza olanak tanır. Bu araç sayesinde panel yerleşimini sanal olarak test edebilirsiniz.
• SunEye veya Solmetric Sun Surveyor: Profesyonel güneş enerjisi şirketlerinin kullandığı bu el cihazları, gerçek zamanlı gölge ölçümü yapar. Bir uzman tarafından kullanıldığında en doğru sonuçları verir.
• Mobil Uygulamalar: Google Play Store veya App Store’da bulabileceğiniz birçok ücretsiz güneş izleme uygulaması, telefonunuzun kamerasını kullanarak kabaca bir gölge analizi yapmanıza yardımcı olabilir.

Gölge Nedeniyle Kurulum İptali Ne Zaman Haklı?

Gölge sorunu her zaman çözülebilir değildir. Bazı durumlarda, gölge o kadar yoğun ve uzun sürelidir ki, güneş paneli yatırımı ekonomik olmaktan çıkar. Peki, kurulumu iptal etmek ne zaman mantıklıdır? İşte dikkate almanız gereken kriterler:

Unutmayın, güneş paneli yatırımı uzun vadeli bir karardır. Kararınızı verirken, yalnızca mevcut gölge durumunu değil, gelecekte oluşabilecek yeni gölge kaynaklarını da (örneğin, yeni bir bina inşası) göz önünde bulundurun. Eğer gölge sorunu çözülemez boyutlardaysa, yatırımı ertelemek veya alternatif enerji kaynaklarını değerlendirmek daha akıllıca olabilir.

Sonuç: Gölge Engel Değil, Doğru Planlama Gerektiren Bir Faktördür

Güneş paneli sisteminizde gölge olması, projeyi tamamen iptal etmeniz için bir neden değildir. Modern teknoloji, güneş paneli gölge etkisi ni büyük ölçüde yönetilebilir hale getirmiştir. Bypass diyotları, mikro invertörler ve güç optimizörleri, gölge kaynaklı verim kaybını minimize eden etkili çözümler sunar. Önemli olan, doğru bir kurulum rehberi izleyerek, çatınızın gölge profiline uygun bir sistem tasarlamaktır.

Eğer çatınızda baca, çatı katı veya komşu binası gibi gölge kaynakları varsa, hemen pes etmeyin. Bir güneş enerjisi uzmanından randevu alarak çatınız için kapsamlı bir gölge analizi yaptırın. Bu analiz sonucunda, gölgenin yoğunluğuna ve süresine bağlı olarak en uygun ekipman ve dizilim stratejisi belirlenecektir. Doğru planlama ile gölgeli bir çatıda bile güneş enerjisinden verimli bir şekilde faydalanmanız mümkündür. Unutmayın, gölge bir engel değil, sadece doğru çözümü bulmanız gereken bir problemdir.

Güneş paneli gölgede çalışır mı?

Evet, güneş paneli gölgede de çalışır ancak üretim kapasitesi ciddi oranda düşer. Kısmi gölge durumunda panelin tamamı değil sadece gölgelenen hücreler etkilenir. Ancak string invertör kullanılıyorsa, gölgelenen tek bir hücre bile tüm serinin üretimini dramatik şekilde düşürebilir. Mikro invertör veya güç optimizörü kullanımı bu sorunu büyük ölçüde çözer.

Gölgeli çatıya güneş paneli takılır mı?

Gölgeli çatıya güneş paneli takılabilir, ancak öncesinde detaylı bir gölge analizi yapılması şarttır. Gölgenin süresi, saati ve mevsimsel değişimi belirlenmelidir. Öğle saatlerinde en az 4-5 saat güneş alan ve gölge oranı %20’nin altında olan çatılar için güneş paneli kurulumu genellikle mantıklıdır. Gölge oranı %30’u aşan çatılarda ise yatırımın geri dönüş süresi uzayabilir.

Güneş paneli gölge verim kaybı yüzde kaçtır?

Güneş panelinde gölge verim kaybı, gölgenin yoğunluğuna ve süresine bağlı olarak değişir. Kısmi gölge durumunda string invertörlü sistemlerde verim kaybı %50-80 arasında olabilirken, mikro invertörlü sistemlerde bu kayıp sadece gölgelenen panel kadar (%5-15) sınırlı kalır. Tam gölge durumunda ise üretim sıfıra düşer.

Gölge analizi nasıl yapılır?

Gölge analizi, profesyonel bir güneş enerjisi firması tarafından yapılmalıdır. Firma, özel yazılımlar ve gölge ölçüm cihazları kullanarak çatınızın yıl boyunca gölge haritasını çıkarır. Ayrıca, Solar Pathfinder veya Solmetric SunEye gibi cihazlarla anlık ölçümler yapılabilir. Kendi başınıza basit bir gözlem yapmak isterseniz, 21 Haziran (yaz gündönümü) ve 21 Aralık (kış gündönümü) tarihlerinde saat 09:00, 12:00 ve 15:00’te çatınızın fotoğraflarını çekerek gölge durumunu kabaca değerlendirebilirsiniz.

Gölgeli çatıda hangi ekipman kullanılmalı?

Gölgeli çatılarda kesinlikle mikro invertör veya güç optimizörü kullanılmalıdır. String invertör, gölgeli ortamlarda verim kaybını katlayarak artırdığı için önerilmez. Mikro invertör, her panelin bağımsız çalışmasını sağlarken, güç optimizörü de benzer bir koruma sunar. Her iki teknoloji de gölge kaynaklı verim kaybını minimize eder.

Gölgeli çatıda güneş paneli çalışır mı?

Evet, gölgeli çatıda da güneş paneli çalışır ancak verim düşer. Mikro invertör veya güç optimizörü kullanarak kaybı minimize edebilirsiniz. Half-cut paneller de gölgeye karşı daha dayanıklıdır.

Bir panel gölgede kalırsa diğer paneller etkilenir mi?

String invertör kullanıyorsanız, gölgeli panel tüm seriyi etkiler. Mikro invertör veya güç optimizörü kullanıyorsanız, sadece gölgeli panel etkilenir. Bu nedenle gölgeli çatılarda mikro invertör önerilir.

Gölge analizi ne kadar sürer?

Basit bir mobil uygulama ile 15-20 dakikada ön değerlendirme yapabilirsiniz. Profesyonel bir analiz ise çatı büyüklüğüne bağlı olarak 1-3 saat sürer.

Gölge kaynaklı verim kaybı yüzde kaç olur?

Bu, gölge süresine ve kullanılan ekipmana bağlıdır. String invertörle %40-60’a kadar çıkabilirken, mikro invertörle %5-10’a düşer.

Ağaç budamak için izin gerekir mi?

Evet, koruma altındaki ağaçlar için belediyeden izin almanız gerekir. Ayrıca, apartman yönetimi veya site yönetiminden de onay almanız gerekebilir.

Gölgeli çatıya panel taktırmak mantıklı mı?

Doğru ekipman ve planlamayla mantıklıdır. Ancak gölge süresi günlük 4 saati geçiyorsa, yatırımın geri dönüş süresi uzayabilir. Bu durumda alternatif enerji kaynaklarını değerlendirmek daha akıllıca olabilir.
